您現在的位置：首頁 >> 產品中心 >> 串聯諧振試驗裝置
變電站交流耐壓諧振試驗裝置、變電站電氣設備專用便攜式變頻諧振耐壓試驗裝置，適用于電氣設備的絕緣交、直流耐壓試驗。
參考標準： GB50150-2006,DL/T849.6-2004

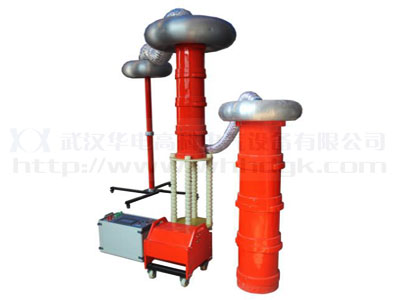

BPXZ-H變電站電氣設備交流耐壓諧振試驗裝置交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，電氣設備變頻串聯諧振耐壓裝置。
|
技術參數 |
|
|
額定輸出電壓 |
0～1000kV(AC有效值)及其以下 |
|
輸出頻率 |
20～300Hz |
|
諧振電壓波形 |
純正弦波,波形畸變率﹤1.0% |
|
最大試驗容量 |
8000kVA及其以下 |
|
工作時間 |
工作制滿功率輸出下,一次連續工作時間可到60min |
|
品質因數 |
30～90 |
|
頻率調節靈敏度 |
0.1Hz,不穩定度﹤0.05% |
|
工作電源 |
AC380V/220V±15%/50Hz±5% |
|
系列產品配置及使用范圍 |
|||||
|
產品型號名稱 |
適用范圍（10kV~500kV電壓等級變電站電氣設備交流耐壓設備，頻率30~300Hz） |
||||
|
變頻源 |
諧振電抗器 |
激勵變壓器 |
分壓器 |
適用范圍 |
|
|
BPXZ-H/50/50/25 |
3kW |
25kV/1A二臺 （干式） |
3kVA （干式） |
50kV |
1000kVA及以下10kV電力變 |
|
10kV開關、母線、PT、CT等 |
|||||
|
10kV（300mm2）電纜≤1.0km |
|||||
|
BPXZ-H/108/108/27 |
5kW |
27kV/1A四臺 （干式） |
5kVA |
110kV |
31500kVA及以下35kV電力變 |
|
35kV開關、母線、PT、CT等 |
|||||
|
10kV（300mm2）電纜2km |
|||||
|
35kV（300mm2）電纜0.5km |
|||||
|
BPXZ-H/200/200/50 |
10kW |
50kV/1A四臺 （干式） |
10kVA （干式） |
200kV |
50000kVA及以下110kV電力變 |
|
110kVGIS、PT、CT等(預防性試驗) |
|||||
|
35kV（300mm2）電纜≤1.0km |
|||||
|
10kV（300mm2）電纜≤2.0km |
|||||
|
BPXZ-H/270/270/45 |
15kW |
45kV/1A六臺 （干式） |
15kVA （干式） |
300kV |
50000kVA及以下110kV電力變 |
|
110kVGIS、PT、CT等 |
|||||
|
35kV（300mm2）電纜≤1.2km |
|||||
|
10kV（300mm2）電纜≤3.0km |
|||||
|
BPXZ-H/800/400/50 |
30kW |
50kV/2A八臺 （干式） 100kV/2A四臺 （油浸式） |
30 kVA （干式） 30kA （油浸式） |
400kV |
80000kVA及以下220kV電力變 |
|
50000kVA及以下110kV電力變 |
|||||
|
110kV/220kVGIS、PT、CT等 |
|||||
|
35kV（300mm2）電纜≤2.0km |
|||||
|
110kV（300mm2）電纜≤0.7km |
|||||
|
BPXZ-H/1600/800/200 |
60kW |
200kV/2A四臺 （油浸式） |
60kVA （干式） |
800kV |
80000kVA及以下220kV電力變 |
|
50000kVA及以下110kV電力變 |
|||||
|
500kVGIS、PT、CT等 |
|||||
|
220kV開關、GIS、PT、CT等 |
|||||
|
110kV（400mm2）電纜≤1.5km |
|||||
|
220kV（300mm2）電纜≤1.0km |
|||||
BPXZ-H變電站電氣設備交流耐壓諧振試驗裝置主要針對110KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓試驗設備。
