斷路器的接觸電阻說明了接觸狀態的好壞。這是保證安全運行的重要條件之一。《預規》要求對各種斷路器都應在大修后和運行中進行測定。

導電回路電阻值在良好狀態下是十分小的，在制造廠出廠說明書上都有標定（以μΩ表示）。在用直流法測試時，必須消除測量回路的影響，應用足夠大截面的導線并縮短長度。導電回路電阻的允許值在《規定》中沒有統一規定，一般來說應該在各相之間以及同類型設備之間進行比較。國外資料推薦：如果差別大于50%應查明原因。

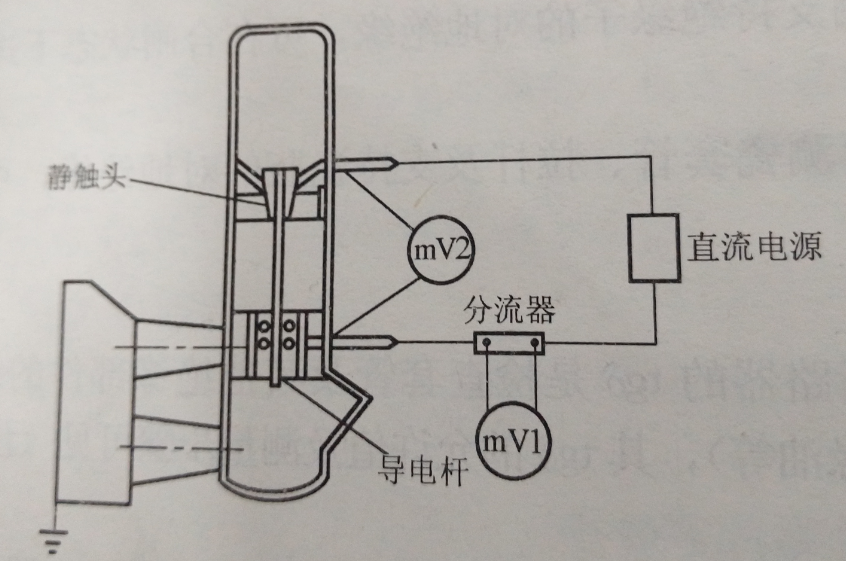

下圖表示了電壓降法的接線圖。通過100A直流，用標準分流器及mV1表測電流，用mV2表測壓降，精度不低于0.5級。

此外，還可以采用微歐測試儀來進行測試。

                 A                           b

測導電回路電阻接線和測試儀

a 測導電回路電阻接線  b 測試儀外形
